Руководство к швейной машине Подольск 142: как настроить и ремонтировать

Модели

Моделей, выпускаемых предприятием, было несколько:

• «Подольск 2м». Является наиболее распространённой в РФ. Аппарат представляет собой простую машину с ручным приводом, также имеется ножная педаль. В течение длительного времени считалась в России единственной ходовой машинкой. Аккуратно и надежно сшивает толстые ткани.
• «Подольск 132». Специализация модели – работа с льном, синтетикой, шёлком и шерстью. Разновидности строек: прямая и зигзаг. Кроме того, при помощи аппарата можно штопать и вышивать.
• «Подольск 142». Швейная машина, инструкция которой понятна даже начинающему пользователю, почти не ломается. Подобно её предшественнице, (132-й), модель шьёт и зигзагом, и прямой строкой. Имеются несущественные отличия: улучшено качество металла, из которого произведены детали, является более удобным управление, эргономичен дизайн. Модель 142 оснащена устройством для наматывания нити. Машинка требует регулярного ухода и смазки.

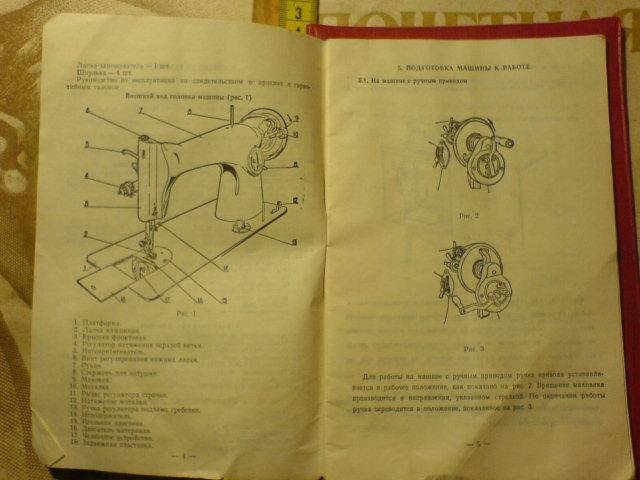

Швейная машина «Подольск 142»: инструкция, описание, устройство

Модель комплектуется следующими составляющими:

• челночным устройством;
• платформой;
• игольной пластиной;
• нажимной лапкой;
• игловодителем;
• рычагами подъема лапки, нитепритягивателя, обратной подачи ткани, смещения иглы;
• регулятором натяжения верхней нити;
• верхней и фронтальной крышками;
• шайбами натяжителя верхней нитки;
• указателями вида строчек, ширины зигзага;
• стержнем для катушки;
• моталкой;
• маховиком;
• ручками зигзага, регулятора длины стежка и подъема гребенки;
• двигателем материала (рейкой);
• панелью рисунков;
• устройством для переключения блока копиров.

Очень практичная в использовании «Подольск 142» – швейная машина. Инструкция содержит всю необходимую информацию об устройстве. Кстати, обычно оно продается с ручным приводом, реже – с ножным, иногда – с электрическим. Цена на такое оборудование является символической: 300-500 руб.

Швейная машинка Подольск СССР: цена и настройка старого инструмента

Самая дешевая и доступная швеймашинка в Советском Союзе выпускалась на Подольском механическом заводе, и называлась она «Подольск».

Ласково в быту ее называли «Подолочка», «Подолка». Недорогая, неприхотливая, надежная, простая в обращении, она была непременным атрибутом во многих семьях по всей стране. И неслучайно швейная машинка «Подольск», СССР, со всеми ее модификациями, стала по-настоящему народной.

История изделия

Когда в 1901 году компания «Зингер» начала строительство завода по производству швейных машинок, мало кто предполагал, что продукция этого завода будет востребована настолько, что предприятие будет так интенсивно развиваться, что на нем будут работать более пяти тысяч рабочих, а производство к 1913 году вырастет до 2500 экземпляров в день. После революции 1917 года завод был остановлен, но оборудование, к счастью, не было уничтожено.

Инженерно-технические работники на заводе «Зингер» в 1910 году

В 1923 году работа предприятия была восстановлена, но швеймашинки уже выпускались не с названием «SINGER», а под маркой «ПМЗ», «Госшвеймаштина». Выпускались в СССР ножные швейные машинки «Подольск», затем с ручным приводом, затем предприятие начало выпускать первым в СССР электрические швейные машинки «Подольск».

Модельный ряд продукции ПМЗ

Наиболее распространенными были в СССР швейные машинки «Подольск» трех модификаций:

1. «Подольск 2М» с ручным приводом;
2. «Подольск 132» с электрическим приводом;
3. «Подольск 142» с электрическим приводом.

Эта швеймашинка пережила несколько десятилетий, и даже сейчас используется не только начинающими швеями, но и опытными мастерицами. Она может работать с самыми сложными видами материалов – с очень толстыми тканями, с кожей, а по своим характеристикам превосходит любую самую современную.

Швейная машинка «Подольск 2М»

У нее есть встроенный челнок, она безукоризненно выполняет прямую строчку. Сейчас ее можно встретить и в профессиональных ателье.

Это изделие Подольского механического завода имеет электрический привод. Конструкторы позаботились о том, чтобы она ни в чем не уступала своим предшественницам.

Швейная машинка «Подольск» 132-й модели

И это им удалось в полной мере – швеймашинка прекрасно работает с толстыми тканями, мехом, шерстяной обивочной тканью, кожей, джинсовым материалом. Отлично работает и с тонким тканями. Для этого достаточно поменять иглу и вставить соответствующие нитки.

Эта модификация является более совершенной, чем ее предшественница. Разработчики добавили несколько дополнительных функций, что позволило изделию выполнять множество универсальных и декоративных швов.

Она имеет электрический привод, оборудована устройствами натяжения и обрезания нити. В качестве дополнительных аксессуаров комплектуется оверлоком для ковровых покрытий и ковров, имеет большее количество лапок для обметывания швов.

Швейная машинка «Подольск 142»

Программно устанавливается вид строчки – прямая или зигзагообразная. Для того, чтобы мастер мог выполнить декоративную строчку или обметывание, изделие комплектуется иглами с двумя стержнями.

Рыночная стоимость продукции ПМЗ времен СССР

Цены на швейные машинки «Подольск», СССР в разы ниже цен на современные плоскошовные машины иностранного производства, хотя по своим возможностям они в чем-то даже превосходят зарубежные модели. Так, «2М» стоит порядка 1250 рублей.

Швейная машинка «Подольск» на интернет-продаже

Ножная «132», используемая и сегодня для работы со сложными тканями, может стоить до 2200 рублей. «142» стоит сейчас до 3000 рублей. Для сравнения – иностранные швеймашинки могут стоить до 40000 рублей.

Настройка изделий Подольского механического завода

Продукция ПМЗ настолько проста и неприхотлива, что ее может настроить и совершенно неопытный человек.

Процесс настройки швейной машинки «Подольск»

Чтобы выполнить настройку, нужно строго придерживаться инструкции к швейной машинке «Подольск», СССР:

• настроить пружину, которая поднимает нить;
• подкрутить пружину до положения, блокирующим раскручивание нити;
• механизмами подстрочного челночного винта отрегулировать натяжение нити;
• проверить, как работает швеймашинка – если есть висячие петли, необходимо ослабить натяжение верхней нити;
• установить оптимальное значение нажатия лапки.

Заключение

Следует понимать, что запчасти для старых изделий ПМЗ в настоящее время – большая редкость, поэтому, покупая подобную вещь, нужно тщательно ее осмотреть, чтобы все было в исправности. Потому что ремонт швейных машинок «Подольск», СССР может обойтись в несколько раз больше стоимости самого раритета.

Инструкция по смазке швейных машин Чайка

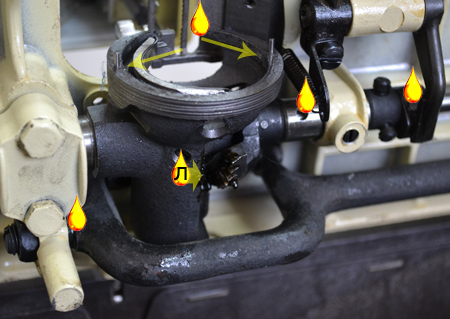

Фирменный стук швейной машины Чайка возникает в узле (Л). Конусная шестеренка во время работы периодически задевает станину машинки. Теоретически стук устранить можно, но сделать это может только мастер. Однако, ослабить шум этого узла можно самостоятельно, если зубчики шестерней смазать густой смазкой, например графитовой смазкой.

В зависимости от условий работы швейной машины, смазку и чистку нужно производить периодически, но не реже одного раза в полгода. Масло для смазки нужно использовать только специальное, предназначенное для смазки швейных машин. Другие типы масел могут стать причиной тяжелого хода.

Половина неисправностей швейных машин начинается из-за неправильного ухода за швейной машинкой. Самый распространенный случай, когда спустя год машинку достают из кладовки и выясняется, что она делает пропуски, рвет нитку и т.д. А ведь раньше никаких нареканий на ее работу не было. Почему так происходит, вы узнаете в статье Смазка швейных машин.

Заводская инструкция для Чайки содержит несколько страниц о том, как смазывать машинку. На самом деле, эти рекомендации можно упростить и смазывать только те места, где есть трение металлических деталей. Чтобы иметь доступ к некоторым узлам нужно снять верхнюю крышку машинки, укрепленную двумя винтами и нижнюю защиту (фанерку), закрепленную к деревянному корпусу 4 лепестками. Не увлекайтесь обильной смазкой, особенно в районе иглы. Если не желаете со временем получить неприятное масляное пятно при пошиве, то 2-3 капли масла достаточно для смазки одного узла в этом отсеке.

Для чистки челнока и челночного отсека удобно использовать жесткую кисточку для клея, а для смазки — обычный медицинский шприц.

All rights reserved / 2011 / Sewing-Master.ru / How to repair sewing machine at home by yourself / MY-Project

У вас есть швейная машинка, и вы любите шить? Тогда этот сайт для вас. Профессиональные мастера подскажут вам как выполнить мелкий ремонт швейной, вязальной машинки. Опытные технологи поделятся секретами пошива одежды. Обзорные статьи подскажут, какую купить швейную или вязальную машину, утюг манекен и много других полезных советов вы найдете на нашем сайте. Спасибо, что вы полностью просмотрели страницу. Копирование и перепечатка статей сайта «Швейный мастер» без согласия автора запрещена. Авторские права защищаются законом.

Поперечное положение иголки у Чайки может самопроизвольно сбиваться

Лучше такую пластину заменить.

Иголка при входе в игольное отверстие не должна его касаться

Уход, смазка. Инструкция к швейной машине Чайка, Подольск

Гнездо челнока 4 осторожно очистить щеткой-кисточкой от пыли грязи, ниток. При этом не допускается для чистки применять металлические предметы, чтобы не повредить чистоту рабочей поверхности Направление для челнока в корпусе хода и шпиндель моталки смазываются также 1-2 каплями масла.

Ремонт механизма

Ремонт лучше всего доверить профессионалам, но некоторые мелкие неполадки швея может исправить и самостоятельно, пользуясь руководством.

Как установить иглу швейной машины

При правильном расположении длинный желобок иглы для скольжения нити должен располагаться с правой стороны, где нитка заправляется в ушко.

Иглу необходимо вставить в иглодержатель до упора, затем зафиксировать головочным винтом.

Важно! На некоторых швейных машинах «Подольск» расположение иное – перед началом работы лучше уточнить в инструкции. Вам это будет интересно  Инструкция по шитью детских простыней на резинке для кроваток. Вам это будет интересно  Инструкция по шитью детских простыней на резинке для кроваток

Вам это будет интересно  Инструкция по шитью детских простыней на резинке для кроваток

Как проверить крепления, соединения узлов

Фиксация осуществляется самораскручивающейся гайкой, поэтому для работы потребуется отвертка. Нужно осмотреть машинку, при обнаружении люфта ослабить гайку и подтянуть втулку. Натяжение при этом не должно быть плотным, нужно оставить небольшой зазор.

Иглу важно закрепить правильно

Проверка ручного привода

Самые частые проблемы – слабые узлы, незакрепленная ручка и отсутствие смазки. Необходимо подтянуть винты «М» и «К» отверткой и смазать все маслом, особенно сами винты.

Самым слабым узлом является устройство для намотки ниток. Чаще всего изнашивается резиновый ободок, который необходимо заменить.

Как отрегулировать игловодитель

Это делается при помощи специального винта, который расположен внутри корпуса. Поскольку винт полностью спрятан, его можно подкрутить только плоской отверткой наощупь.

Винт снаружи закрепляет иглу

Необходимо сделать оборот колесом-маховиком, подвести челнок к игле и затянуть винт.

Плюсы и минусы в швейной машинке «Подольск 142»

К достоинствам «Подольск 142» относятся надежность, долговечность, простота работы и ухода. Из-за малого количества операций переключение с одной на другую не вызывает сложностей, детали для управления имеют маркировки на корпусе. Упрощена заправка верхней и нижней нитей, что позволяет справиться с машинкой даже начинающим швеям. Также швеи отмечают, что модель работает практически с любыми нитками и иголками, при шитье не тянет и не зажевывает даже сложные ткани.

Швейные машинки «Подольск 142» можно встретить на уроках труда в школе: благодаря простоте использования на них легко научиться шить.

К недостаткам можно отнести:

1. Отсутствие электронного управления в некоторых моделях;
2. Малое количество доступных операций и ограниченная область применения из-за этого;
3. Устаревший дизайн;
4. Закрытие производства: купить новую машинку не получится, но купить хорошо сохранившуюся с рук можно.

Главный недостаток машинки – ее больше не выпускают

Подольская фабрика, производящая одноименные швейные машинки, закрылась более 10 лет назад, но ее продукция продолжает пользоваться спросом. Швейная машина «Подольск 142» – это крепкая, простая в сборке и работе машинка, которая легко справляется со многими работами.

Швейные машины Чайка и Подольск 142 устроены одинаково

Данная инструкция эксплуатации швейной машины Чайка дана в сокращенном виде, составлена она на основе инструкции завода изготовителя. Эксплуатация и устройство швейной машины Подольск и Чайка практически однотипное, поэтому данное руководство по эксплуатации подойдет для всех моделей этих швейных марок, в том числе и для швейной машины Мальва. Они имеют одинаковое устройство и отличаются только наличием дополнительных видов строчки, образованных на базе строчки зигзаг. Первые модели этих швейных машин выполняли только строчку зигзаг. В последующем, некоторые модели Чайка и Подольск комплектовались устройством, отвечающим за выполнение других, дополнительных строчек (копир)и соответственно, устанавливался и переключатель режимов его работы.

Устройство челночного хода, заправки нитки и параметры регулировки узлов и механизмов этих швейных машин практически аналогичное и взаимозаменяемое. Отличается лишь установка некоторых параметров настройки работы челночного хода (в зависимости от модели швейной машины). Подробно о том, как настроить и выполнить мелкий ремонт швейных машин типа Чайка смотрите в других статьях, в разделе, посвященном ремонту бытовых швейных машин.

Только швейная машинка типа Зингер или Подольск может шить кожу без проблем. Посмотрите это видео и обязательно подпишитесь на мой канал.

История швейной машины Подольск

История этой швейной машинки начинается еще в 19 веке, когда агент фирмы Зингер Георг Нейдлингер организовал производство швейных машин на территории России.

Под руководством Вальтера Франка Диксона довольно быстро был построен завод в Подольске, где имелось много недорогих земель и рабочих рук. Производство было запущено в 1902 году.

Фабрика начала активно наращивать производственные мощности и к 1913 году могла выпускать уже по 600 000 швейных машинок в год. в конце концов они заполонили всю Российскую Империю.

Аппараты отечественной сборки практически не уступали европейским моделям и при этом могли быть приобретены даже небогатыми людьми. Специально для распространения устройств была создана полноценная сеть фирменных магазинов.

Революция внесла некоторые коррективы в статус предприятия в Подольске, поскольку оно было национализировано и перешло под руководство российской власти.

Фабрика не контактировала с европейской фирмой, однако все еще продолжала выпускать швейные машинки под названием «Подольск». Только в 1994 году компания «Зингер» снова начала сотрудничать с подольским подразделением.

Метод управления швейной машиной «Чайка»

При шитье прямой строкой рекомендуется соединить цифру 0 с 17, расположенные на ручке, указателе соответственно, механизм находится в любом удобном расположении. Длина стежка устанавливается при помощи прокручивания ручки, совместив нужные цифры с указателями панели.

Нажав на рычаг вниз, ткань закрепится и направится обратно. Высота формируется при помощи регулятора. Правильно использовать регулятор после снятия задвижки.

Для толстого материала рекомендуется установить на «Н», тонкого — «Ш». При штопке выбрать отметку «В». При этом сверху видно буквы.

Переход от зигзагообразной, декоративной, целевой строчки осуществляется с помощью легкого нажатия, поворота, совмещения нужных цифр.

Декоративная строчка

Небольшой шаг используется для отделки изделия. Также можно установить опцию смещения строчки для добавления молний, выметывании петель.

Если ручку повернуть до упора вправо, влево, то игла сместится в соответственное положение.

Важно! Перед шитьем нужно сделать несколько пробных строчек на остатках от нужной ткани, при этом регулируя шаг, смещение иглы. Во время пошива изделия из тонкого материала нужно подтягивать материал за лапку — поможет избежать вида затянутости швов. Во время пошива изделия из тонкого материала нужно подтягивать материал за лапку — поможет избежать вида затянутости швов

Во время пошива изделия из тонкого материала нужно подтягивать материал за лапку — поможет избежать вида затянутости швов.

Закончив пошив, швея должна поднять лапку, притянуть материал от себя, обрезать нитку, при этом оставить конец 9-10 см.

Зигзагообразная строчка

Модели швейных машин Чайка имеют отличия в настройке челночного хода

Основные узлы и механизмы

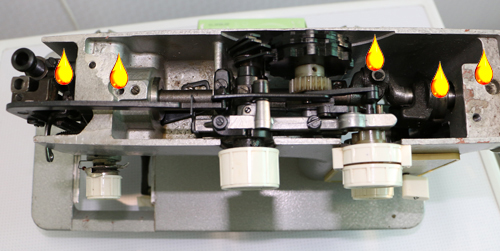

Снимите верхнюю крышку (два винта сверху крышки) и смажьте несколькими каплями масла основные узлы фронтального отсека. Винт 1 предназначен для регулировки игловодителя, в который вставляется игла. Винт 2 зажимает натяжитель верхней нитки. Это крепление довольно часто необходимо подтягивать, поскольку пластмассовый корпус натяжителя проваливается винтом и натяжитель начинает шататься в посадочном гнезде.

Если ткань плохо продвигается, чаще всего нужно просто поднять зубчики рейки, установив переключатель в положение (Н) — нормально, В — вышивка.

Снимая маховое колесо, обязательно обращайте внимание на положение лепестков фрикционной шайбы (Л). Чтобы отвернуть полностью фрикционный винт, удерживающий маховое колесо, ослабьте винт (К)

Регулирование натяжение ремня электропривода или осуществляется после ослабления винта (Б).

Устройство для намотки нитки на шпульку тоже необходимо смазывать и иногда регулировать.
